Прицільний верстат ПС-1505

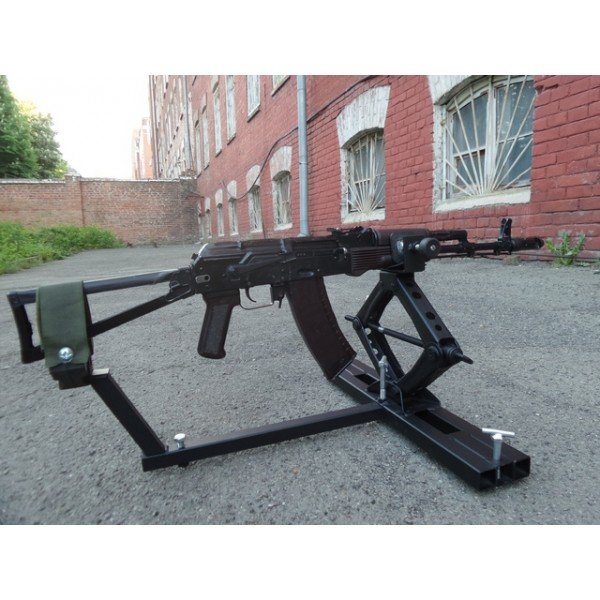

ПС-1505- це портативний складаний інструмент, який служить для приведення зброї до нормального бою, вивірки і коригування відкритих, діоптричних, коліматорних і оптичних прицілів в польових і стаціонарних умовах, а так само навчання практиці стрільби. Особливістю даної моделі є- широкий діапазон роботи з різним стрілецькою зброєю. Пристрій може бути застосовано для:-пневматичних гвинтівок-пістолетів-карабінів калібрів 7.62, 223-308-3006-автоматичної зброї (АК-74, АКМ, АКМС, РПК, СКС, СВД)-вивірки прицілів гранатометів РПГ-7ПС-1505 так само використовується в підборі патронів різних виробників по купчастості стрільби, з різними навішеннями пороху, початкової швидкості кулі і різними видами кульових зарядів. Для цього верстат жорстко кріпиться до площини, зброя затискається струбцинами в пристрої. Як правило, відстріл тестованих патронів проводиться по мішені з дистанції 100 метрів одним стрільцем. Досвідченим шляхом визначається найбільш відповідний патрон для подальшого застосування до певних дистанцій і умов стрільби.Виріб має вагу (6.3 кг), якісне покриття, і продуману трансформацію під використовувана зброя. ПС-1505- це верстат з жорсткою фіксацією цівки.Верстат швидко збирається і розбирається без допомоги інструменту. В комплекті чохол з міцної водовідштовхувальним тканини.Звертаємо Вашу увагу на те, що даний пристрій є лише зручним інструментом. Якість приведення Вашого зброї до нормального бою і навички його застосування залежать, в першу чергу, тільки від Вас. При роботі з пристрілювальним верстатом, продумайте місце його установки. У разі необхідності, зафіксуйте точки дотику верстата з площиною місця його установки. Для використання верстата як якісного упору, струбцини слід затискати з мінімальним зазором для можливого «відкату» зброї. Виробляючи постріл, необхідно "вкладатися" в пристрілюють карабін, надійно фіксуючи його в руках, щільно притискаючи приклад в плече. Ніколи не забувайте про техніку безпеки! Техніескіе характеристики:

ПС-1505, в першу чергу, призначений для приведення зброї до нормального бою. Для перевірки бою будь-якого виду стрілецької зброї, що стріляє виробляє чотири одиночні постріли по мішені, встановленій на дальності 100 м, з ретельним і одноманітним прицілюванням під середину нижнього краю перевірочної мішені або чорного прямокутника. Кучність бою визнається нормальною, якщо всі чотири пробоїни або три (при одній що відірвалася) уміщаються в коло (габарит), вказаний в таблиці. Щоб визначити середню точку влучення по чотирьох пробоїн, потрібно: - з'єднати прямою лінією дві найближчі пробоїни й відстань між ними розділити навпіл; - отриману точку з'єднати із третьою пробоїною й відстань між ними розділити на три рівні частини; - точку розподілу, найближчу до двох перших пробоїн, з'єднати із четвертою пробоїною й відстань між ними розділити на чотири рівні частини. Точка розподілу, найближча до перших трьох пробоїн, і буде середньою точкою влучення чотирьох пробоїн (мал. а). Середню точку влучення можна визначити також у такий спосіб: з'єднати пробоїни попарно, потім з'єднати середини обох прямих й отриману лінію розділити навпіл; точка розподілу й буде середньою точкою влучення (мал. б). Для визначення середньої точки влучення по трьох пробоїн необхідно: - з'єднати прямою лінією дві найближчі пробоїни й відстань між ними розділити навпіл; - отриману точку з'єднати із третьою пробоїною й відстань між ними розділити на три рівні частини. Точка розподілу, найближча до перших двох пробоїн, і буде середньою точкою влучення (мал. в). При нормальному бою зброї середня точка влучення повинна збігатися з контрольною точкою або відхилятися від неї в будь-якому напрямку не більше ніж на величину, зазначену в таблиці. Якщо при стрільбі одиночними пострілами середня точка відхиляється від контрольної в яку-або сторону більш ніж на допустиму величину, то відповідно до цього проводиться зміна положення мушки: якщо середня точка влучення нижче контрольної, мушку треба вкрутити, якщо вище - вигвинтити; якщо середня точка влучення лівіше контрольної точки, полозок мушки пересунути вліво, якщо правіше-вправо. Величини зміщення середньої точки влучення при переміщенні мушки убік на 1 мм або вивінчіваніі (угвинчуванні) її на один повний оборот вказані в таблиці. Правильність переміщення мушки перевіряється повторною стрільбою. Кулемет, крім того, перевіряється і автоматичної стріляниною. Середня точка влучення при стрільбі автоматичним вогнем визначається в такий спосіб; - зверху чи знизу відраховується половина пробоїн і відокремлюється горизонтальною лінією; - таким же чином відраховується половина пробоїн праворуч або ліворуч і відокремлюється вертикальною лінією. Точка перетину вертикальної і горизонтальної ліній визначає положення середньої точки попадання.(Мал. г). У бойовій обстановці перевірку бою зброї можна зробити наступним способом: знаючи про те, що перевищення траєкторії польоту кулі над лінією прицілювання на 100 м з прицілом 1 дорівнює 0, т. е. куди целімся- туди і потрапляємо. Тому поставити на дальності 100 м на щиті білий аркуш паперу з чорним колом радіусом 5 см (це допустиме відхилення середньої точки попадання від контрольної точки при стрільбі з автомата та кулемета). Або навпаки - чорний аркуш паперу з білим колом. Потім, лежачи з упору (м'якого), провести чотири постріли з прицілом 1 з точкою прицілювання в центр кола. Якщо в результаті стрілянини середня точка влучення не вийшла з кола радіусом 5 см, то бій автомата (кулемета) вважається нормальним. Вивірку оптичного прицілу снайперської гвинтівки СВД в польових умовах доцільно виробляти контрольної стріляниною з оптичним прицілом. Для цього необхідно на дальності 100 м встановити щит з укріпленим на ньому чорним прямокутником розміром 20 см по ширині і 30 см по висоті. На чорному прямокутнику на висоті 14 см наклеїти з білого паперу коло радіусом 3 см. Потім, лежачи з упору, зробити чотири постріли з прицілом 1 з точкою прицілювання в центр білого кола або з прицілом 3 з точкою прицілювання під обріз чорного прямокутника, і якщо середня точка влучення не вийшла з білого кола радіусом 3 см, то бій гвинтівки з оптичним прицілом вважається нормальним. Якщо середня точка влучення відхилилася від центру білого кола (контрольної.точки) більш ніж на З см (вийшла з білого кола), слід визначити відхилення середньої точки влучення по висоті і бічному напрямку. Потім звільнити стопорні гвинти маховичков (відвернувши їх на 1-2 обороту) і внести відповідні поправки в установки торцевих гайок. Переміщення торцевої гайки на одну поділку додаткової шкали при стрільбі на 100 м змінює положення середньої точки попадання на 5 см. приклад. При стрільбі на 100 м з установкою прицілу 1 середня точка влучення відхилилася вліво на 5 см. Для суміщення середньої точки попадання з контрольною точкою необхідно звільнити стопорні гвинти бокового маховичка, обертанням бічної гайки в напрямку «вправо СТП» змістити покажчик гайки щодо додаткової шкали корпусу маховичка на одну поділку, після чого обережно загвинтити стопорні гвинти до відмови.Джерело: Навчальний посібник/МО СРСР
